Как измерить плоскостность прокладки слепых пластин?

Привет! Я поставщик слепых тарелок, и сегодня я хочу поговорить о том, как измерить плоскость прокладки слепых пластин. Это очень важно, потому что прокладка с надлежащей плоскостностью обеспечивает плотное уплотнение, что имеет решающее значение для безопасности и эффективности различных систем трубопровода.

Почему плоскостность имеет значение

Во -первых, давайте поймем, почему измерение плоскостности прокладки слепых тарелок является таким важным. Прокладка, которая не является плоской, может привести к утечкам. В промышленных условиях утечки могут вызвать всевозможные проблемы, от потери ценных жидкостей или газов до поставки угроз безопасности. Например, на химической установке протекающая прокладка может выделять токсичные химические вещества в окружающую среду. И в высокопроизводительном трубопроводе утечка может привести к внезапной потере давления, влияя на работу всей системы.

Инструменты для измерения плоскостности

Есть несколько инструментов, которые вы можете использовать для измерения плоскостности прокладки слепых пластин. Одним из самых распространенных из них является линейка. Планировка - это простой, длинный и плоский кусок металла или пластика. Вы просто размещаете его через поверхность прокладки. Если есть зазоры между линейкой и прокладкой, вы можете использовать датчики Exeer, чтобы измерить размер этих пробелов. Файер датчики представляют собой тонкие полоски металла с различной толщиной. Вы вставляете их в промежуток, пока не найдете тот, который прилегает к плотному, и это дает вам представление о том, насколько прокладка отклоняется от совершенно плоской.

Другой инструмент - индикатор циферблата. Индикатор циферблата - более точный инструмент. Вы установите его на подставке и кладете кончик индикатора на поверхность прокладки. Когда вы перемещаете индикатор через прокладку, циферблат показывает вариации высоты. Таким образом, вы можете получить подробную карту плоскостности прокладки.

Шаг - от - процесс измерения шага

Давайте пройдемся по ступенькам измерения плоскостности прокладки слепых пластин, используя линейку и ораторские датчики.

Шаг 1: Подготовьте прокладку
Убедитесь, что прокладка чистая и свободная от любого мусора. Любая грязь или частицы на поверхности могут повлиять на измерение. Вы можете использовать чистую ткань, чтобы аккуратно вытереть прокладку.

Шаг 2: Поместите линейку
Осторожно поместите линейку через прокладку. Попробуйте расположить его в разных направлениях, таких как горизонтально, вертикально и диагонали. Это потому, что прокладка может быть плоской в одном направлении, но не в другом.

Шаг 3: Проверьте пробелы
Ищите любые видимые зазоры между линейкой и прокладкой. Если вы видите пробел, вставьте в него калибр. Начните с самого тонкого датчика и пройдите свой путь, пока не найдете тот, который просто вписывается в зазор. Обратите внимание на толщину датчика. Сделайте это для всех пробелов, которые вы найдете в разных положениях на прокладке.

Шаг 4: Запишите и проанализируйте результаты
Запишите все измерения, которые вы прошли. Вы можете создать простую таблицу с положением измерения и соответствующим размером зазора. Если промежутки находятся в пределах приемлемого диапазона толерантности, указанных в отраслевых стандартах или требованиях к вашим проектам, то прокладка считается приемлемой плоскостностью. Если нет, то прокладка может быть заменена или переработана.

Если вы используете индикатор циферблата, процесс немного отличается.

Шаг 1: Установите индикатор циферблата
Установите индикатор циферблата на стабильной подставке. Убедитесь, что наконечник индикатора находится в контакте с поверхностью прокладки.

Шаг 2: нулевой индикатор
Прежде чем начать измерение, установите индикатор циферблата на ноль. Это гарантирует, что все показания, которые вы получаете, относительно отправной точки.

Шаг 3: Принимайте чтения
Медленно перемещайте индикатор циферблата через поверхность прокладки. Когда вы двигаетесь, посмотрите на циферблат. Игла будет двигаться вверх и вниз, указывая на изменения высоты. Принимайте показания через регулярные промежутки времени, как каждые несколько сантиметров.

Шаг 4: Проанализируйте данные
Как и в результате датчиков линейки и ощущения, запишите все показания. Затем вы можете построить их на графике, чтобы получить визуальное представление о плоскости прокладки. Это может помочь вам легко определить любые области, которые не терпимы.

Отраслевые стандарты для плоскостности

Различные отрасли имеют разные стандарты для плоскостности прокладок для слепых пластин. Например, в нефтегазовой промышленности, где распространены высокое давление и высокие температуры, требования к плоскостности, как правило, очень строгие. Американское общество инженеров -механиков (ASME) имеет набор стандартов, за которыми следуют многие компании. Эти стандарты определяют максимально допустимое отклонение от плоскостности для различных типов прокладок и применений.

Наши продукты для слепых тарелок

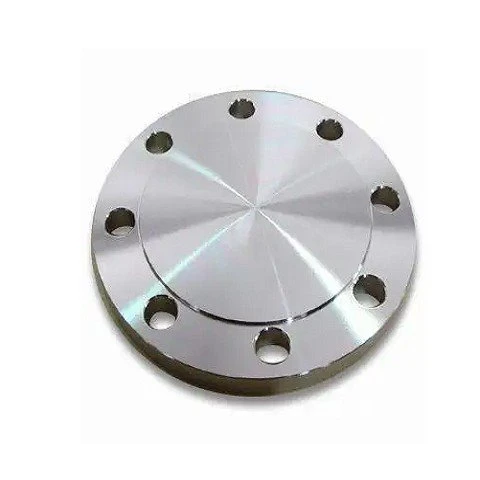

Как поставщик слепых тарелок, мы предлагаем широкий спектр высококачественных продуктов. Например, у нас естьКованая слепого фланца из нержавеющей сталиПолем Этот тип слепого фланца изготовлен из нержавеющей стали с высокой степенью, что делает ее устойчивым к коррозии. Он идеально подходит для применений в суровых условиях, таких как химические заводы.

У нас также естьТруба слепой фланецПолем Это универсальный продукт, который можно использовать в различных системах трубопроводов. Он предназначен для обеспечения надежного уплотнения и предотвращения утечек.

И нашСкользить слепымэто еще один отличный вариант. Его легко установить и удалить, что делает его удобным для технического обслуживания и проверки.

Свяжитесь с нами для покупки

Если вы находитесь на рынке для высоких - качественных слепых пластин и прокладок, не стесняйтесь связаться с нами. Мы можем предоставить вам подробную информацию о продукте, техническую поддержку и конкурентоспособные цены. Независимо от того, работаете ли вы над небольшим масштабным проектом или крупной промышленной установкой, у нас есть подходящие продукты для вас. Просто обратитесь к нам, и мы будем рады обсудить ваши потребности и помочь вам найти идеальные решения.

Ссылки

• Код котла и сосуда давления ASME.
• Промышленное руководство по трубопроводам.
